MGN9 Lineaarinen kisko 1000 mm
425 kr
Tillbehör
Specifikation

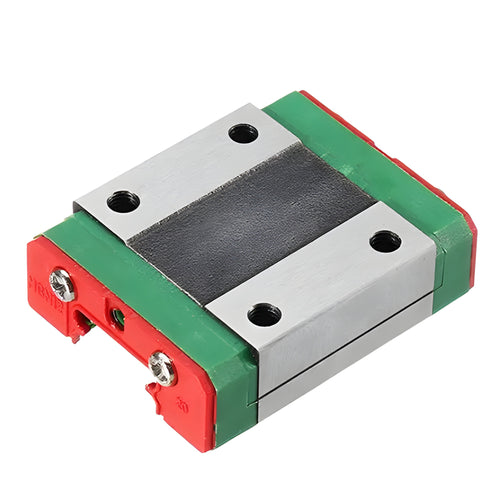

- Produktnamn: MNG9C Lineaarikuljetus
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN9C
MGN9C on tarkkaan linja kompakti muodossa, joka on erityisesti kehitetty 3D-tulostimille ja muille sovelluksille, jotka vaativat hallittua lineaarista liikettä rajoitetuissa tiloissa. Lyhyellä vaunulla se on täydellinen valinta asennuksiin, joissa tarkkuus ja koko ovat ratkaisevan tärkeitä.
Tuotespesifikaatio
- Profiili: MNG - Miniatyyri Precision Series
- Koko: 9 mm
- Versio: C (lyhyt kuljetus)
- Materiaali: muovi ja teräs
- Pohja: Kevyt esikuorma
- Asennusruuvit: M3x8
Täydelliset tekniset eritelmät
| Kuvaus | Parametri | Arvo |
|---|---|---|
| Kokonaiskorkeus | H | 10 mm |
| Ylemmän korkeus | H₁ | 2,0 mm |
| Leveys | N | 5,5 mm |
| Kuvaus | Parametri | Arvo |
|---|---|---|
| Vaunun leveys | W - | 20 mm |
| Pohjaleveys | B - | 15 mm |
| Reunan leveys | B₁ | 2,5 mm |
| Keskiosa | C | 10 mm |
| Keskustaan | L₁ | 18,9 mm |
| Kokonaispituus | Lens | 28,9 mm |
| Asennusreiät | Gₙ | Ø1,4 mm |
| Säikeen koko | Mxl | M3 × 3 |
| Vaunun korkeus | H₂ | 1,8 mm |
| Kuvaus | Parametri | Arvo |
|---|---|---|
| Kiiltoleveys | Wᵣ | 9 mm |
| Kiiltokorkeus | Hᵣ | 6,5 mm |
| Reiän halkaisija | D -d | 6,3 mm |
| Syvyyden syvyys | h | 3,5 mm |
| Reiän halkaisija | d -d | 3,5 mm |
| Reikäjako | P | 20 mm |
| Päätymatka | E | 7,5 mm |
| Kuvaus | Parametri | Arvo |
|---|---|---|
| Dynaaminen laakerinopeus | C | 1,86 kN |
| Staattinen laakerinopeus | C₀ | 2,55 kN |
| Staattinen vääntömomentti | Mᵣ | 11,76 n · m |
| Staattinen vääntömomentti | Mₚ | 7,35 n · m |
| Staattinen vääntömomentti | Mᵧ | 7,35 n · m |
| Vaunun paino | Paino | 0,016 kg |
Yleinen käyttö
- 3D-tulostin (x, y ja z-akseli)
- CNC -koneet ja automaatio
- Robotiikka ja mekatroniikka
- Mittaus- ja testauslaitteet
- Optiset järjestelmät ja lasertekniikka
- Puolijohdetuotanto
Käyttää etuja
3D -tulostimille optimoitu
- Täydellisesti ulottuneita x-, y- ja z-akseleille
- Tarkalleen lineaarinen liike korkean tulostuslaadun saavuttamiseksi
- Kompakti muotoilu, joka sopii useimpiin 3D -tulostimiin
Tekniset edut
- Tarkkuus, joka on suunniteltu minimaaliseen kitkalle
- Vahva rakenne teräs- ja muovina
- Pitkä elämä jopa intensiivisessä käytössä
- Ihanteellinen sovelluksiin, joilla on erittäin tarkkuusvaatimukset
Asennus ja mukauttaminen
- Standardisoidut asennusmitat
- Yhteensopiva MGN9 -sarjan lisävarusteiden kanssa
- Helppo integroida olemassa oleviin järjestelmiin
- Joustava erilaisille kiinnitysratkaisuille
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
