Beskrivning

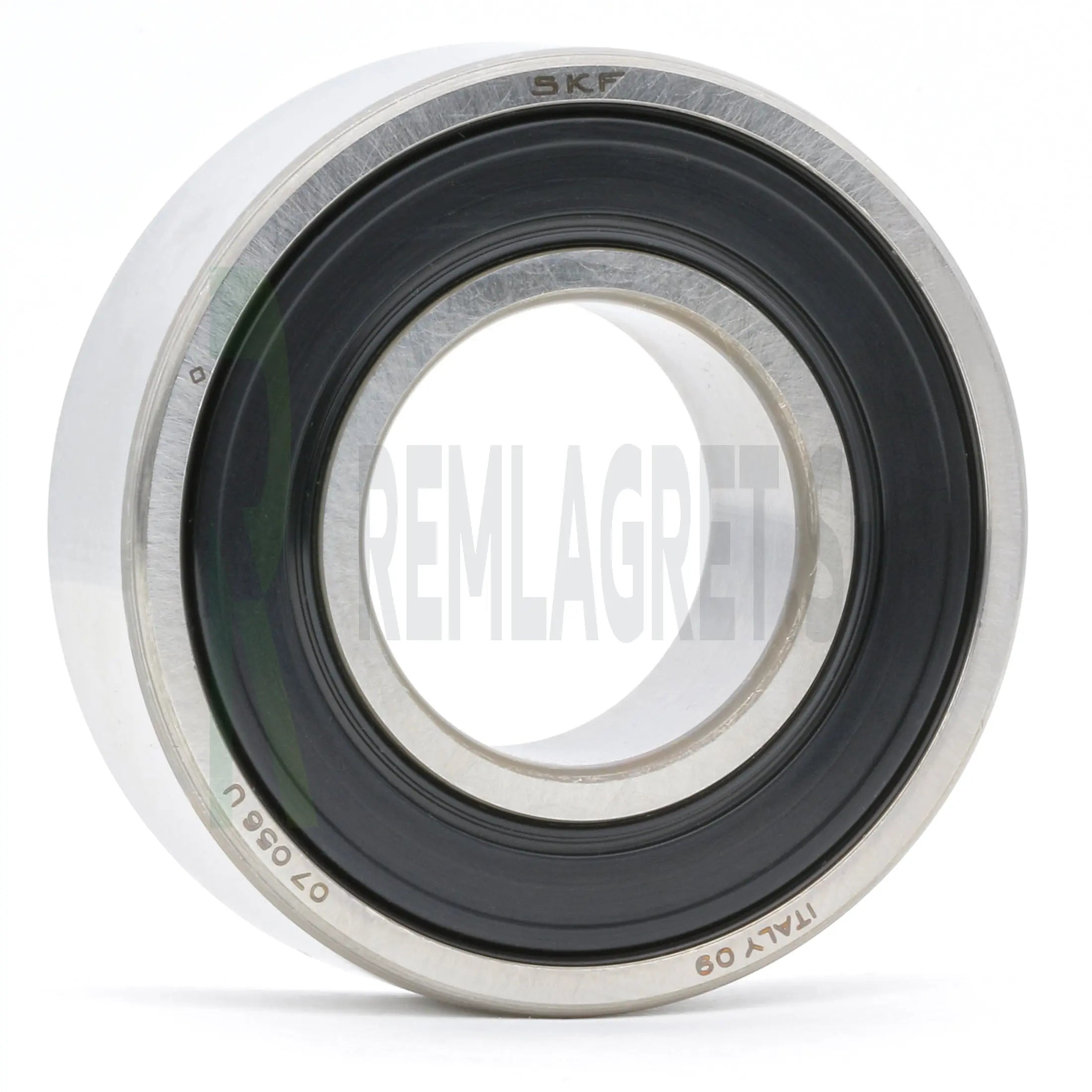

6009 2RS/C3 SKF 45x75x16 Kullager (6009-2RS1/C3) SKF Explorer

Fördelar (SKF Explorer)

Temperaturer upp till +120°C
Håller kvar smörjfettet
Underhållsfria
Skyddar mot damm och mindre partiklar
Hög kvalitet och prestanda

Enkelradiga spårkullager används i en mängd olika tillämpningar, de är enkla att utforma, inte separerbara, lämpliga för höga hastigheter och är robusta i drift och kräver minimalt med underhåll.

6009 2RS SKF 45x75x16 Kullager (6009-2RS1) SKF Explorer

Lagertyp	Spårkullager SKF Explorer
Märke	SKF
Tillverkarens Artikelnummer	6009-2RS1/C3
Efterbeteckning	2RS1 - frikterande tätning av nitrilgummi (NBR) på båda sidorna av lagret C3 - Radialglapp större än normalt
Lagerspel / Radialglapp	C3 - Större lagerspel än Normalt (0,011-0,025 mm)
Lagerhållare	Pressad stålhållare
Temperaturområde	-20°C till +120°C
Toleransklass	P6 / ABEC 3
Måttnogranhet Inv/Utv	Motsvarar P6 - tolerans
Breddtolerans	0,00-0,06 mm
Bärighetstal Statiskt (C₀₎	14.6 kN
Bärighetstal Dynamiskt (C)	22.1 kN
Gränsvarvtal - (Rekommenderad högsta varvtal som inte ska överskridas om inte lager konstruktionen och inbyggnaden är speciellt anpassat för ett högre varvtal)	5600 r/min
Alternativa Beteckningar	6009 2RS C3 6009 2RS1 C3 6009 2RSH C3 6009 2RSR C3 6009 DDU C3 6009 LLU C3 6009-C-2HRS C3 6009-C-2RSR C3

Dimensioner

(d) Innerdiameter	45 mm
(D) Ytterdiameter	75 mm
(B) Bredd	16 mm
d₁	≈ 54.75 mm
D₂	≈ 67.8 mm
r_1,2	min. 1 mm

Riktlinjer för tätningsval

Symboler: +++ utmärkt, ++ mycket bra, + bra, o acceptabel, – rekommenderas ej (vanligast förekommande för SKF)

Krav	Z	RZ	RSL	RST	RSH	RS1
Låg Friktion	+++	+++	++	++	O	O
Högt Varvtal	+++	+++	+++	+	O	O
Kvarhållning av fett	O	+	+++	+++	+++	++
Skydd mot damm	O	+	++	++	+++	+++
Skydd mot vatten Statisk Dynamisk Högtryck	- - -	- - -	O O O	+++ + O	+++ +++ +++	++ + O

Applikationer

Spårkullager är den mest använda lagertypen och är lämpliga för många olika branscher. Matchar den mångsidigheten i många olika applikationer, de finns i ett brett utbud av mönster, varianter och storlekar. Här är exempel på applikationer där kullager kan användas:
