Beskrivning
Fördelar
- Temperaturer upp till +150°C
- Höga varvtal
- Låg friktion
- Hög kvalitet och prestanda

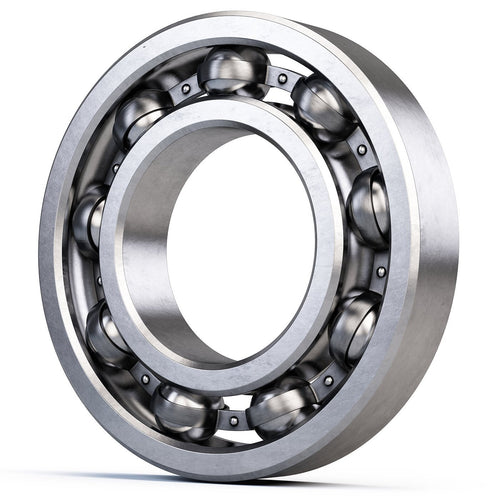

Enkelradiga spårkullager används i en mängd olika tillämpningar, de är enkla att utforma, inte separerbara, lämpliga för höga hastigheter och är robusta i drift och kräver minimalt med underhåll. Öppna kullager användes oftast där det finns tillgång till extern smörjning.

Lagertyp | Spårkullager |
Märke |
SKF |
Tillverkarens Artikelnummer |
6413 |
Tätning | Öppet |
Efterbeteckning | Ingen |
Lagerspel / Radialglapp | CN (Standard) - Normalt (0,002-0,013mm) |
Lagerhållare | Pressad stålhållare |
Temperaturområde | -20°C till +150°C |
Toleransklass | P0/PN2 / ABEC 1 |
Måttnogranhet Inv/Utv | Motsvarar P6 - tolerans |
Breddtolerans | 0,00-0,06 mm |
Bärighetstal Statiskt (C0) | 78 kN |
Bärighetstal Dynamiskt (C) | 119 kN |
Referensvarvtal (Lagrets förmåga ur termisk synvinkel) | 9500 r/min |
Gränsvarvtal - (Rekommenderad högsta varvtal som inte ska överskridas om inte lager konstruktionen och inbyggnaden är speciellt anpassat för ett högre varvtal) | 6000 r/min |
Alternativa Beteckningar | 6413 C 6413/C 6413-C |
Dimensioner
(d) Innerdiameter | 65 mm |
(D) Ytterdiameter | 160 mm |
(B) Bredd | 37 mm |
d1 | ≈ 94 mm |
D2 | ≈ 130.5 mm |
r1,2 | min. 2.1 mm |

Riktlinjer för tätningsval
Symboler: +++ utmärkt, ++ mycket bra, + bra, o acceptabel, – rekommenderas ej (vanligast förekommande för SKF)
Krav | Z | RZ | RSL |
RST |
RSH | RS1 |
Låg Friktion | +++ | +++ | ++ | ++ | O | O |
Högt Varvtal | +++ | +++ | +++ | + | O | O |
Kvarhållning av fett | O | + | +++ | +++ | +++ | ++ |
Skydd mot damm | O | + | ++ | ++ | +++ | +++ |
Skydd mot vatten Statisk Dynamisk Högtryck |
- - - |
- - - |
O O O |
+++ + O |
+++ +++ +++ |
++ + O |
Applikationer
Spårkullager är den mest använda lagertypen och är lämpliga för många olika branscher. Matchar den mångsidigheten i många olika applikationer, de finns i ett brett utbud av mönster, varianter och storlekar. Här är exempel på applikationer där kullager kan användas:
- Elmotorer och generatorer
- Lantbruk
- Materialhantering
- Industriella transmissioner
- Mat och dryckesindustrin
- Industriella fläktar
- Bilar och lätta lastbilar
