Specifikation

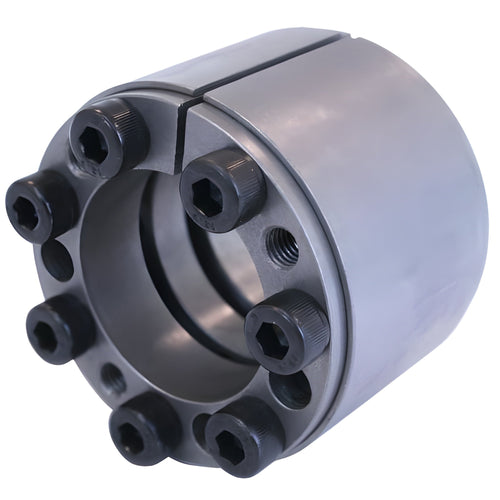

- Produktnamn: KLEE025 Spännelement 25x55x40
- Tillverkare: PTI
- Tillverkarens artikelnummer: KLEE025
- Streckkod: 727902092
KLEE025 är ett högpresterande, självcentrerande spännelement designat för att ge en säker och tillförlitlig fastsättning av axlar i olika industriella applikationer. Med en axeldiameter på 25 mm och en utvändig diameter på 55 mm erbjuder KLEE025 en robust lösning för precisionsmontering.
De ger en tight och ekonomisk anslutning mellan axel och nav som ett alternativ till kil, kilspår och kilspårsförband. Spännelementet eliminerar spel i förbandet och ger en mer exakt rotation av den fastklämda delen.
Fördelar
-
Hög vridmomentkapacitet
Ger möjlighet att överföra höga vridmoment utan att förlora kopplingsstyrka, vilket är idealiskt för krävande industriella applikationer.
-
Transmittabel axialkraft
Möjliggör överföring av axialkrafter längs axeln, vilket förbättrar maskinens effektivitet och hållbarhet.
-
Förmonterad för enkel installation
Spännelementet levereras förmonterat, vilket sparar tid och minskar risken för installationsfel.
-
Hög precision med självcentrerande design
Självcentreringen säkerställer korrekt justering och minimerar fel, vilket förbättrar den övergripande prestandan.
-
Kompakt och lätt design
Den kompakta och lätta designen gör det möjligt att använda spännelementet i trånga utrymmen och bidrar till en lättare maskinkonstruktion.
Produktinformation
Tillverkare |
PTI |
Tillverkarens Artiklenummer |
KLEE025 |
Material |
Stål |
Dimensioner |
|
Axeldiameter (d) |
25 mm |
Ytterdiameter (D) |
55 mm |
Totalbredd (H) |
46 mm |
Bredd (H1) |
40 mm |
Bredd (H2) |
32 mm |
 |
|
Monteringsskruvar |
|
Storlek |
M6x35 |
Åtdragningsmoment |
17 Nm |
Antal |
6 st |
Demonteringsskruvar |
|
Storlek |
M6 |
Antal |
3 st |
Kraftöverföring |
|
Vridmoment Mt(Nm) |
799 Nm |
Axialkraft Ta(kN) |
64 kN |
Tryck |
|
Axeltryck Pa(N/mm²) |
314 N/mm² |
Navtryck Pa(N/mm²) |
107 N/mm² |
Användningsområden
KLEE025 spännelement är idealiska för användning i en mängd olika industriella applikationer, inklusive:
-
Transportbandssystem
Perfekta för att säkerställa pålitlig och hållbar koppling i transportbandssystem som kräver höga vridmoment och axialkrafter.
-
Pumpar och kompressorer
Ger stabil och exakt rotation i pumpar och kompressorer, vilket förbättrar prestanda och livslängd.
-
Maskiner för livsmedelsbearbetning
Passar utmärkt för maskiner som kräver hygieniska och korrosionsbeständiga komponenter, vilket säkerställer produktionskvalitet och säkerhet.
-
Förpackningsmaskiner
Bidrar till precis och tillförlitlig drift i förpackningsmaskiner, vilket minskar driftstopp och underhållskostnader.
-
Textilmaskiner
Ger exakt kontroll och stabilitet i textilmaskiner, vilket förbättrar produktkvaliteten och produktiviteten.
Montering
- Se till att nav- och axelytorna är rena och avfettade.
- Applicera ett tunt lager lätt maskinolja på skruvgängorna och koniska ytor (använd inte molybdendisulfidbaserade eller EP-oljor).
- Justera alla komponenters slitsar och montera spännelementet löst i önskad position.
- Dra åt klämmskruvarna i korsmönster till det föreskrivna åtdragningsmomentet.
- Om applikationen utsätts för korrosiva miljöförhållanden, applicera fett för att skydda skruvhuvudena.
Demontering
- Lossa alla klämmskruvar i samma korsmönster som vid montering.
- Ta bort några bultar och sätt in dem i det gängade hålet som går genom den främre klämkonen och mittsektionen för att nå den bakre konens yta.
- Dra åt skruvarna sekventiellt för att frigöra den bakre konen.
- Ta bort några bultar och sätt in dem i det gängade hålet i den främre konen så att de når mittsektionen.
- Dra åt skruvarna sekventiellt för att frigöra den främre konen.
- Smörj alla skruvar med lätt maskinolja för framtida användning av spännelementet.
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
