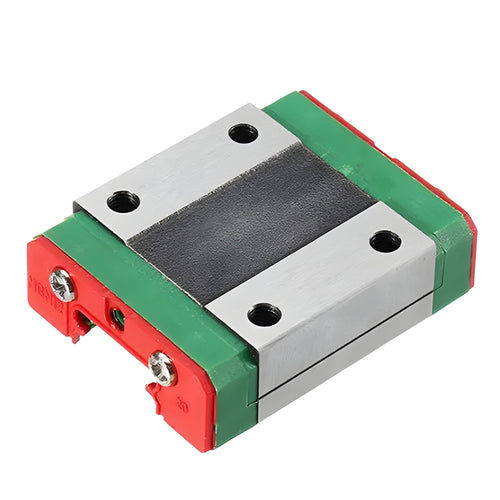

- Produktnamn: MGN12C Linjärvagn
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN12C
MGN12C är en högprecisions linjärvagn i kompakt format, speciellt utvecklad för 3D-skrivare och andra applikationer som kräver kontrollerad linjär rörelse i begränsade utrymmen. Med sin korta vagn är den det perfekta valet för installationer där precision och storlek är avgörande.
Produktspecifikation
- Profil: MGN - Miniatyr precisionsserie
- Storlek: 12 mm
- Version: C (kort vagn)
- Material: Plast och stål
- Förspänning: Light Pre-load
- Monteringsskruvar: M3x8
Kompletta Tekniska Specifikationer
| Beskrivning | Parameter | Värde |
|---|---|---|
| Total höjd | H | 13 mm |
| Övre höjd | H₁ | 3,0 mm |
| Bredd | N | 7,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Vagnbredd | W | 27 mm |
| Basbredd | B | 20 mm |
| Kantbredd | B₁ | 3,5 mm |
| Centrumavstånd | C | 15 mm |
| Längd till centrum | L₁ | 21,7 mm |
| Total längd | L | 34,7 mm |
| Monteringshål | Gₙ | Ø2 mm |
| Gängstorlek | MXL | M3×3,5 |
| Vagnhöjd | H₂ | 2,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Skenbredd | Wᵣ | 12 mm |
| Skenhöjd | Hᵣ | 8,0 mm |
| Håldiameter | D | 6,0 mm |
| Försänkningsdjup | h | 4,5 mm |
| Håldiameter | d | 3,5 mm |
| Håldelning | P | 25 mm |
| Ändavstånd | E | 10,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Dynamiskt bärighetstal | C | 2,84 kN |
| Statiskt bärighetstal | C₀ | 3,92 kN |
| Statiskt momentvärde | Mᵣ | 25,48 N·m |
| Statiskt momentvärde | Mₚ | 13,72 N·m |
| Statiskt momentvärde | Mᵧ | 13,72 N·m |
| Vagnvikt | Vikt | 0,034 kg |
Vanliga Användningsområden
- 3D-skrivare (X, Y och Z-axlar)
- CNC-maskiner och automation
- Robotik och mekatronik
- Mät- och testutrustning
- Optiska system och laserteknik
- Halvledarproduktion
Användningsfördelar
Optimerad för 3D-Skrivare
- Perfekt dimensionerad för X, Y och Z-axlar
- Exakt linjär rörelse för hög utskriftskvalitet
- Kompakt design som passar de flesta 3D-skrivare
Tekniska Fördelar
- Precisionsutformad för minimal friktion
- Robust konstruktion i stål och plast
- Lång livslängd även vid intensiv användning
- Idealisk för applikationer med höga precisionskrav
Installation & Anpassning
- Standardiserade monteringsmått
- Kompatibel med MGN12-seriens tillbehör
- Enkel att integrera i befintliga system
- Flexibel för olika monteringslösningar
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
