MGN12 Linjärskena 1000mm
495 kr
Tillbehör
Specifikation

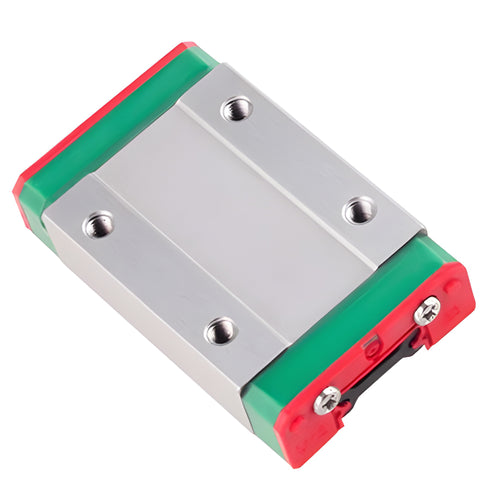

- Produktnamn: MGN12H Linjärvagn
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN12H
MGN12H är en högprecisions linjärvagn i kompakt format med lång vagn, speciellt utvecklad för 3D-skrivare och andra applikationer som kräver kontrollerad linjär rörelse med extra stabilitet. Med sin långa vagn är den det perfekta valet för installationer där precision och ökad stabilitet är avgörande.
Produktspecifikation
- Profil: MGN - Miniatyr precisionsserie
- Storlek: 12 mm
- Version: H (lång vagn)
- Material: Plast och stål
- Förspänning: Light Pre-load
- Monteringsskruvar: M3x8
Kompletta Tekniska Specifikationer
| Beskrivning | Parameter | Värde |
|---|---|---|
| Total höjd | H | 13 mm |
| Övre höjd | H₁ | 3,0 mm |
| Bredd | N | 7,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Vagnbredd | W | 27 mm |
| Basbredd | B | 20 mm |
| Kantbredd | B₁ | 3,5 mm |
| Centrumavstånd | C | 20 mm |
| Längd till centrum | L₁ | 32,4 mm |
| Total längd | L | 45,4 mm |
| Monteringshål | Gₙ | Ø2 mm |
| Gängstorlek | MXL | M3×3,5 |
| Vagnhöjd | H₂ | 2,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Skenbredd | Wᵣ | 12 mm |
| Skenhöjd | Hᵣ | 8,0 mm |
| Håldiameter | D | 6,0 mm |
| Försänkningsdjup | h | 4,5 mm |
| Håldiameter | d | 3,5 mm |
| Håldelning | P | 25 mm |
| Ändavstånd | E | 10,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Dynamiskt bärighetstal | C | 3,72 kN |
| Statiskt bärighetstal | C₀ | 5,88 kN |
| Statiskt momentvärde | Mᵣ | 38,22 N·m |
| Statiskt momentvärde | Mₚ | 36,26 N·m |
| Statiskt momentvärde | Mᵧ | 36,26 N·m |
| Vagnvikt | Vikt | 0,054 kg |
Vanliga Användningsområden
- 3D-skrivare (X, Y och Z-axlar) med behov av extra stabilitet
- CNC-maskiner och automation med högre precisionskrav
- Robotik och mekatronik med behov av ökad bärförmåga
- Mät- och testutrustning med krav på extra stabilitet
- Optiska system och laserteknik
- Halvledarproduktion
Användningsfördelar
Optimerad för Krävande Applikationer
- Extra lång vagn för ökad stabilitet och bärförmåga
- Exakt linjär rörelse för hög precision
- Kompakt design trots förlängd vagn
Tekniska Fördelar
- Förbättrad momentkapacitet tack vare längre vagn
- Robust konstruktion i stål och plast
- Lång livslängd även vid intensiv användning
- Idealisk för applikationer med höga krav på stabilitet
Installation & Anpassning
- Standardiserade monteringsmått
- Kompatibel med MGN12-seriens tillbehör
- Enkel att integrera i befintliga system
- Flexibel för olika monteringslösningar
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
Inga vanliga frågor (FAQ) tillgängliga.
Inga recensioner ännu.
