MGN15 Linjärskena 1000mm
575 kr
Tillbehör
Specifikation

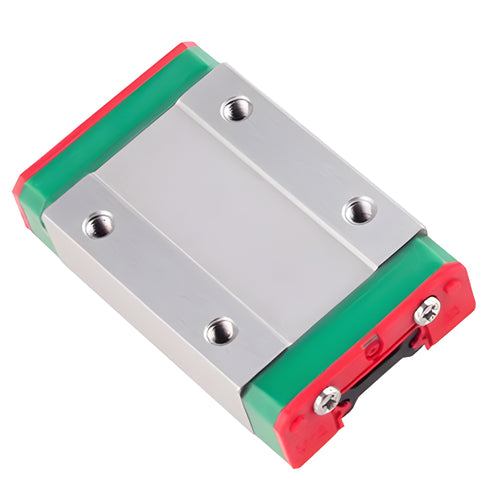

- Produktnamn: MGN15H Linjärvagn
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN15H
MGN15H är en högprecisions linjärvagn i kompakt format med lång vagn, speciellt utvecklad för 3D-skrivare och andra applikationer som kräver kontrollerad linjär rörelse med extra stabilitet. Med sin långa vagn är den det perfekta valet för installationer där precision och ökad stabilitet är avgörande.
Produktspecifikation
- Profil: MGN - Miniatyr precisionsserie
- Storlek: 15 mm
- Version: H (lång vagn)
- Material: Plast och stål
- Förspänning: Light Pre-load
- Monteringsskruvar: M3x10
Kompletta Tekniska Specifikationer
| Beskrivning | Parameter | Värde |
|---|---|---|
| Total höjd | H | 16 mm |
| Övre höjd | H₁ | 4,5 mm |
| Bredd | N | 8,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Vagnbredd | W | 32 mm |
| Basbredd | B | 25 mm |
| Kantbredd | B₁ | 3,5 mm |
| Centrumavstånd | C | 25 mm |
| Längd till centrum | L₁ | 43,4 mm |
| Total längd | L | 58,8 mm |
| Monteringshål | Gₙ | M3 |
| Gängstorlek | MXL | M3×4 |
| Vagnhöjd | H₂ | 3,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Skenbredd | Wᵣ | 15 mm |
| Skenhöjd | Hᵣ | 10,0 mm |
| Håldiameter | D | 8,0 mm |
| Försänkningsdjup | h | 4,5 mm |
| Håldiameter | d | 4,5 mm |
| Håldelning | P | 30 mm |
| Ändavstånd | E | 15,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Dynamiskt bärighetstal | C | 6,37 kN |
| Statiskt bärighetstal | C₀ | 9,11 kN |
| Statiskt momentvärde | Mᵣ | 73,5 N·m |
| Statiskt momentvärde | Mₚ | 57,82 N·m |
| Statiskt momentvärde | Mᵧ | 57,82 N·m |
| Vagnvikt | Vikt | 0,092 kg |
Vanliga Användningsområden
- 3D-skrivare (X, Y och Z-axlar) med behov av extra stabilitet
- CNC-maskiner och automation med högre precisionskrav
- Robotik och mekatronik med behov av ökad bärförmåga
- Mät- och testutrustning med krav på extra stabilitet
- Optiska system och laserteknik
- Halvledarproduktion
Användningsfördelar
Optimerad för Krävande Applikationer
- Extra lång vagn för ökad stabilitet och bärförmåga
- Exakt linjär rörelse för hög precision
- Kompakt design trots förlängd vagn
Tekniska Fördelar
- Förbättrad momentkapacitet tack vare längre vagn
- Robust konstruktion i stål och plast
- Lång livslängd även vid intensiv användning
- Idealisk för applikationer med höga krav på stabilitet
Installation & Anpassning
- Standardiserade monteringsmått
- Kompatibel med MGN15-seriens tillbehör
- Enkel att integrera i befintliga system
- Flexibel för olika monteringslösningar
