MGN7 Linjärskena 1000mm
375 kr
Tillbehör
Specifikation

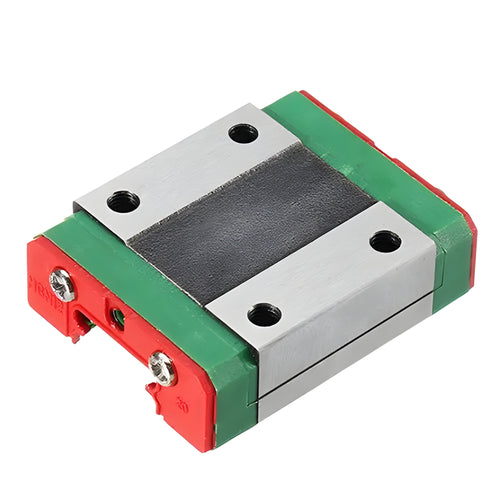

- Produktnamn: MGN7C Linjärvagn
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN7C
MGN7C är en högprecisions linjärvagn i kompakt format, speciellt utvecklad för 3D-skrivare och andra applikationer som kräver kontrollerad linjär rörelse i begränsade utrymmen. Med sin korta vagn är den det perfekta valet för installationer där precision och storlek är avgörande.
Produktspecifikation
- Profil: MGN - Miniatyr precisionsserie
- Storlek: 7 mm
- Version: C (kort vagn)
- Material: Plast och stål
- Förspänning: Light Pre-load
- Monteringsskruvar: M2x6
Kompletta Tekniska Specifikationer
| Beskrivning | Parameter | Värde |
|---|---|---|
| Total höjd | H | 8 mm |
| Övre höjd | H₁ | 1,5 mm |
| Bredd | N | 5,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Vagnbredd | W | 17 mm |
| Basbredd | B | 12 mm |
| Kantbredd | B₁ | 2,5 mm |
| Centrumavstånd | C | 8 mm |
| Längd till centrum | L₁ | 13,5 mm |
| Total längd | L | 22,5 mm |
| Monteringshål | Gₙ | Ø1,2 mm |
| Gängstorlek | MXL | M2×2,5 |
| Vagnhöjd | H₂ | 1,5 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Skenbredd | Wᵣ | 7 mm |
| Skenhöjd | Hᵣ | 4,8 mm |
| Håldiameter | D | 4,2 mm |
| Försänkningsdjup | h | 2,3 mm |
| Håldiameter | d | 2,4 mm |
| Håldelning | P | 15 mm |
| Ändavstånd | E | 5,0 mm |
| Beskrivning | Parameter | Värde |
|---|---|---|
| Dynamiskt bärighetstal | C | 0,98 kN |
| Statiskt bärighetstal | C₀ | 1,24 kN |
| Statiskt momentvärde | Mᵣ | 4,7 N·m |
| Statiskt momentvärde | Mₚ | 2,84 N·m |
| Statiskt momentvärde | Mᵧ | 2,84 N·m |
| Vagnvikt | Vikt | 0,01 kg |
Vanliga Användningsområden
- 3D-skrivare (X, Y och Z-axlar)
- CNC-maskiner och automation
- Robotik och mekatronik
- Mät- och testutrustning
- Optiska system och laserteknik
- Halvledarproduktion
Användningsfördelar
Optimerad för 3D-Skrivare
- Perfekt dimensionerad för X, Y och Z-axlar
- Exakt linjär rörelse för hög utskriftskvalitet
- Kompakt design som passar de flesta 3D-skrivare
Tekniska Fördelar
- Precisionsutformad för minimal friktion
- Robust konstruktion i stål och plast
- Lång livslängd även vid intensiv användning
- Idealisk för applikationer med höga precisionskrav
Installation & Anpassning
- Standardiserade monteringsmått
- Kompatibel med MGN7-seriens tillbehör
- Enkel att integrera i befintliga system
- Flexibel för olika monteringslösningar
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
Inga vanliga frågor (FAQ) tillgängliga.
Inga recensioner ännu.
