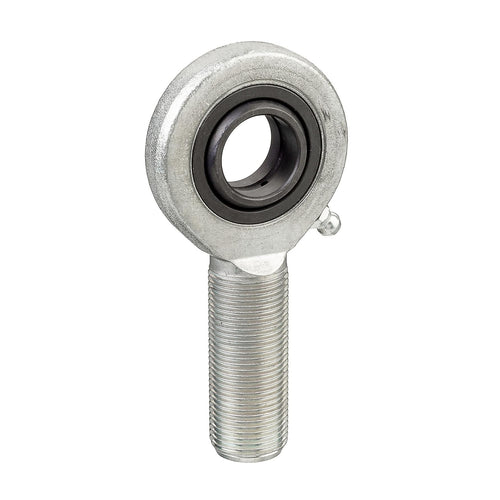

- Produktnamn: SA 30 ES SKF Länkhuvud - 30x75x22 (M30x2)
- Tillverkare: SKF
- Tillverkarens artikelnummer: SA 30 ES
- Streckkod: 7316577002655
Länkhuvud SA 30 ES för axeldiameter 30 mm med utvändig högergäng (M30x2) från tillverkaren SKF.
Länkhuvud SA 30 ES för axeldiameter 30 mm med utvändig högergäng (M30x2) från tillverkaren SKF.
| Produkt | SA 30 ES SKF Länkhuvud - 30x75x22 (M30x2) |
| Tillverkare | SKF |
| Tillverkarens Artikelnummer | SA 30 ES |
| Axeldiameter | 30 mm |
| Gänga | M30x2 - Utvändig Högergänga |
| Glidyta | Stål - Stål |
| Användning | Axiella laster |
| Underhåll | Smörjning behövs |
| Tätning | Ingen |
| Temperaturområde | -45° C till +110° C |
| Lutningsvinkel | 6° |
| Bärighetstal Dynamiskt (C) | 62 kN |
| Bärighetstal Statiskt (C0) |
81.5 kN |
| Material | Stål |
| Vikt | 900 g |
| Ledlager |
|
| Teknisk Specifikation | LADDA NER |
EFTERBETECKNING (Suffix)
ES - Stål mot stål, spår med smörjhål i både innerring och yttering.
Dimensioner
| Axeldiameter (d) | 30 mm |
| Ytterdiameter (d2) | 75 mm |
| Bredd (B) | 20 mm |
| Längd (l2) | 149 mm |
| Gänglängd (l1) | 65 mm |
| Gänga (G) | M30x2 |
| C1 | 20 mm |
| h | 110 mm |
| I7 | 34 mm |
Alternativa Benämningar
SA 30 ES, SA-30-ES, SA30ES
Fördelar
- Ökad drifttid
- Skyddar mot korrosion
- Temperaturområde -45° C till +110° C
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
