MGN15 Lineær jernbane 1000 mm
575 kr
Tillbehör
Specifikation

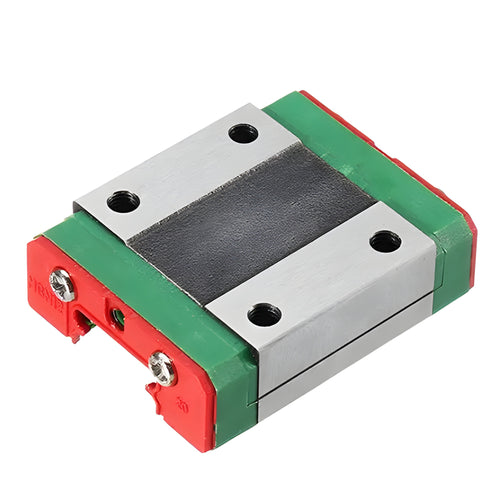

- Produktnamn: MNG15C lineær vogn
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN15C
MGN15C er en høj præcisionslinje i kompakt format, specielt udviklet til 3D-printere og andre applikationer, der kræver kontrolleret lineær bevægelse i begrænsede rum. Med sin korte vogn er det det perfekte valg til installationer, hvor præcision og størrelse er afgørende.
Produktspecifikation
- Profil: MNG - Miniature Precision Series
- Størrelse: 15 mm
- Version: C (kort vogn)
- Materiale: plast og stål
- Base: Let forudbelastning
- Monteringsskruer: M3X10
Komplette tekniske specifikationer
| Beskrivelse | Parameter | Værdi |
|---|---|---|
| Total højde | H | 16 mm |
| Øvre højde | H₁ | 4,5 mm |
| Bredde | N | 8,5 mm |
| Beskrivelse | Parameter | Værdi |
|---|---|---|
| Vognbredde | W | 32 mm |
| Basisbredde | B | 25 mm |
| Kantbredde | B₁ | 3,5 mm |
| Centerafstand | C | 20 mm |
| Længde til centrum | L₁ | 26,7 mm |
| Total længde | L | 42,1 mm |
| Montering af huller | Gₙ | M3 |
| Trådstørrelse | MXL | M3 × 4 |
| Vognhøjde | H₂ | 3,0 mm |
| Beskrivelse | Parameter | Værdi |
|---|---|---|
| Skinne bredde | Wᵣ | 15 mm |
| Skinne højde | Hᵣ | 10,0 mm |
| Huldiameter | D | 8,0 mm |
| Dybde dybde | h | 4,5 mm |
| Huldiameter | d | 4,5 mm |
| Huldivision | S | 30 mm |
| Slutafstand | E | 15,0 mm |
| Beskrivelse | Parameter | Værdi |
|---|---|---|
| Dynamisk lejer | C | 4,61 kN |
| Statisk lejepris | C₀ | 5,59 kN |
| Statisk drejningsmomentværdi | Mᵣ | 45,08 N · m |
| Statisk drejningsmomentværdi | Mₚ | 21,56 n · m |
| Statisk drejningsmomentværdi | Mᵧ | 21,56 n · m |
| Vognvægt | Vægt | 0,059 kg |
Almindelige anvendelser
- 3D-printer (X, Y og Z-Axles)
- CNC -maskiner og automatisering
- Robotik og mekatronik
- Måling og testudstyr
- Optiske systemer og laserteknologi
- Halvlederproduktion
Brug fordele
Optimeret til 3D -printere
- Perfekt dimensioneret til x, y og z-aksler
- Præcis lineær bevægelse for høj printkvalitet
- Kompakt design, der passer til de fleste 3D -printere
Tekniske fordele
- Præcision designet til minimal friktion
- Robust konstruktion i stål og plastik
- Lang liv selv i intensiv brug
- Ideel til applikationer med krav til høj præcision
Installation og tilpasning
- Standardiserede monteringsdimensioner
- Kompatibel med MGN15 -serien tilbehør
- Let at integrere i eksisterende systemer
- Fleksibel til forskellige monteringsløsninger
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
