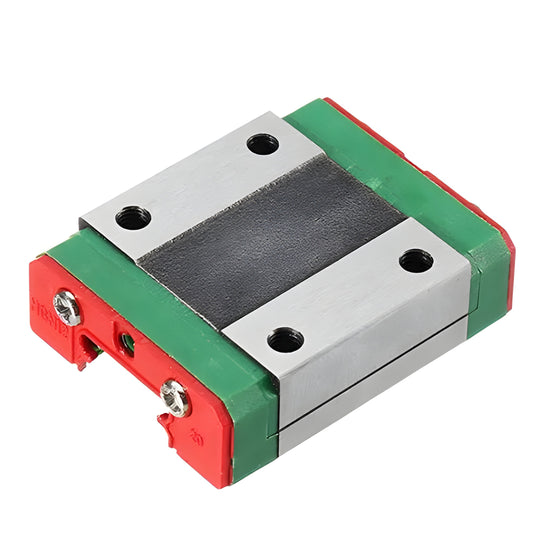

MGN15C Linjärvagn
195 kr
Tillbehör
Specifikation

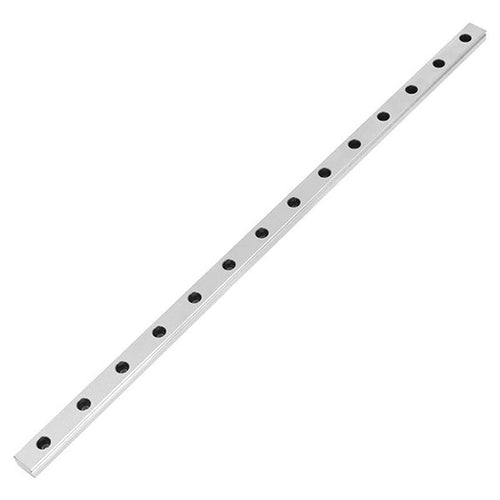

- Produktnamn: MGN15 Linjärskena 1000mm
- Tillverkare: Generic
- Tillverkarens artikelnummer: MGN15
MGN15 linjärskena är en högprecisions styrskena i miniatyrformat, speciellt utvecklad för applikationer som kräver exakt linjär rörelse i kompakta utrymmen. Den är optimerad för användning med MGN15C och MGN15H linjärvagnar och erbjuder utmärkt precision och jämn gång.
Produktspecifikation
- Profil: MGN - Miniatyr precisionsserie
- Storlek: 15 mm
- Material: Härdat stål
- Kompatibilitet: MGN15C och MGN15H
- Monteringsskruvar: M3x10
Tekniska Specifikationer
| Beskrivning | Parameter | Värde |
|---|---|---|
| Skenbredd | Wᵣ | 15 mm |
| Skenhöjd | Hᵣ | 10,0 mm |
| Håldiameter | D | 8,0 mm |
| Försänkningsdjup | h | 4,5 mm |
| Monteringshålsdiameter | d | 4,5 mm |
| Håldelning | P | 30 mm |
Vanliga Användningsområden
- 3D-skrivare (X, Y och Z-axlar)
- Små CNC-maskiner och automationsutrustning
- Precisionsinstrument och mätutrustning
- Optiska system och laserteknik
- Miniatyriserade robotapplikationer
- Laboratorieautomation
Produktfördelar
Designfördelar
- Kompakt profil för utrymmeseffektiv installation
- Optimerad för hög precision och jämn rörelse
- Standardiserade monteringsmått för enkel integration
Tekniska Fördelar
- Precisionstillverkad löpbana för optimal rörelse
- Härdad stålkonstruktion för lång livslängd
- Genomtänkt hålbild för stabil montering
- Anpassad för både kort (C) och lång (H) vagn
Installation & Underhåll
- Enkel installation med standardiserade monteringshål
- Minimal underhållsbehovet tack vare robust konstruktion
- Kompatibel med MGN15-seriens samtliga komponenter
- Flexibel längdanpassning efter behov
Monteringstips
- Säkerställ att monteringsytan är plan och ren
- Använd rekommenderade M3x10 monteringsskruvar
- Följ angivna åtdragningsmoment för optimal funktion
- Kontrollera parallellitet vid installation av flera skenor
Observera att de alternativa beteckningarna endast är referenser. För att säkerställa att du väljer rätt produkt, kontrollera alltid specifikationerna för produkten i dess beskrivning, såsom dimensioner och andra relevanta detaljer, innan du genomför ditt köp.
Inga vanliga frågor (FAQ) tillgängliga.
Inga recensioner ännu.
